Une roue convertit un effort appliqué à sa périphérie en rotation autour d’un axe fixe, l’essieu. Ce couplage roue-essieu constitue une machine simple de la famille des leviers, où la différence de rayon entre la roue et l’essieu détermine le gain mécanique. Comprendre ce mécanisme suppose d’aller au-delà de la réduction de friction et d’examiner les contraintes réelles au point de contact, la géométrie des profils et les compromis énergétiques que toute roue impose.
Résistance au roulement : le vrai coût énergétique d’une roue en rotation
La roue ne supprime pas la friction, elle la transforme. Au point de contact entre la roue et le sol, les deux surfaces se déforment. Cette déformation, même infime sur un matériau rigide, dissipe de l’énergie sous forme de chaleur. C’est la résistance au roulement.
Sur un pneu, la zone de contact (l’empreinte au sol) se comprime puis se relâche à chaque rotation. Le caoutchouc restitue moins d’énergie qu’il n’en absorbe lors de la déformation : c’est l’hystérésis du matériau. Plus le pneu est souple, plus l’empreinte est large, plus les pertes augmentent.
Des travaux menés par Queen Mary University of London soulignent que réduire la résistance au roulement implique un compromis direct avec l’adhérence et la durée de vie du pneu. Un pneu très rigide roule avec moins de pertes, mais adhère moins et s’use différemment. Un pneu souple colle mieux à la route, mais consomme davantage d’énergie. L’analyse détaillant le fonctionnement de la roue sur Miss Deux Roues revient sur ces arbitrages dans un contexte deux-roues où chaque watt compte.
La norme ISO 28580 encadre la mesure de cette résistance au roulement pour les pneumatiques, et le règlement européen sur l’écoconception des produits durables pousse les fabricants à publier ces données. Le paramètre n’est donc pas anecdotique : il conditionne directement la consommation énergétique d’un véhicule.
Transmission de mouvement par le couple roue-essieu
Le système roue-essieu fonctionne comme un levier rotatif. La roue joue le rôle du bras de levier long, l’essieu celui du bras court. Quand une force est appliquée à la périphérie de la roue, le couple transmis à l’essieu est multiplié par le rapport entre le rayon de la roue et le rayon de l’essieu.
Concrètement, plus la roue est grande par rapport à l’essieu, moins la force nécessaire est élevée. Une poignée de porte illustre ce principe : la main parcourt un arc large sur la poignée (la roue), tandis que le mécanisme interne (l’essieu) effectue une rotation courte mais avec un couple suffisant pour actionner le pêne.
L’inverse est aussi exploité. Quand la force motrice s’applique sur l’essieu, la vitesse de rotation à la périphérie de la roue augmente, au prix d’un couple réduit. Les ventilateurs, les essoreuses ou les meules à pied utilisent cette configuration.

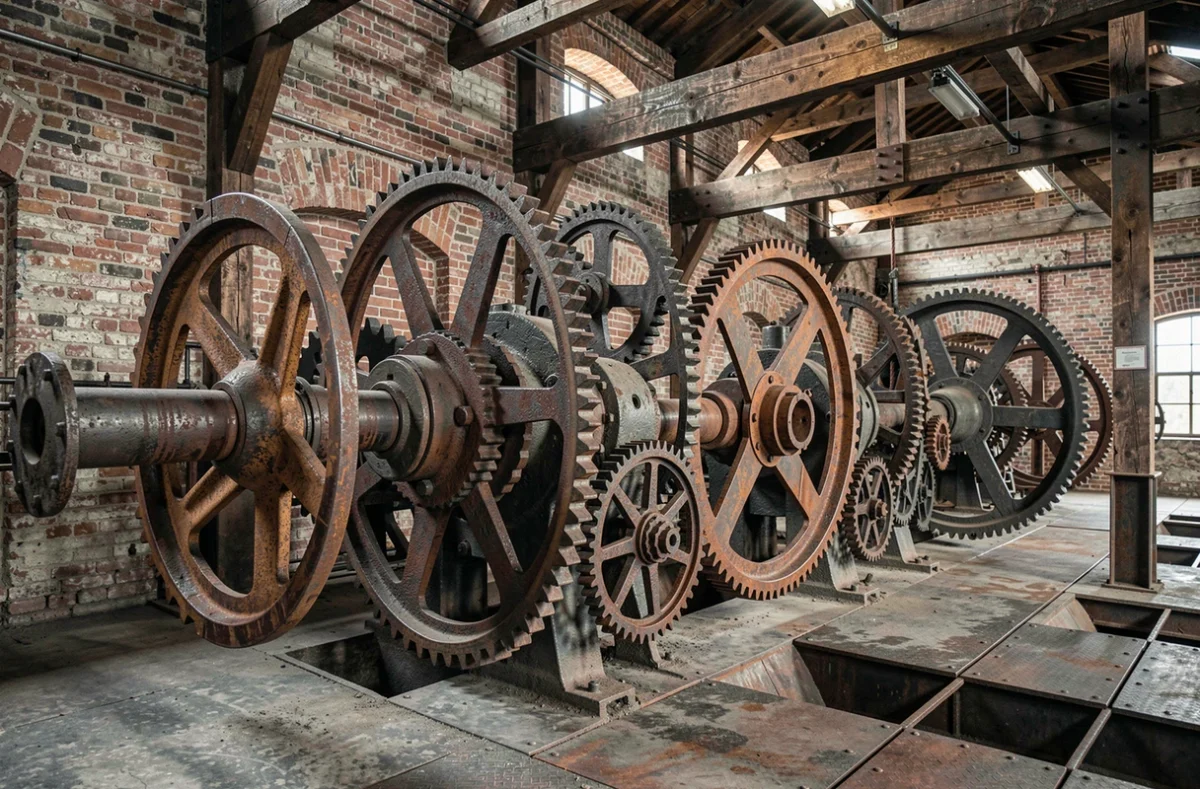

Rapport de transmission dans un train d’engrenages
Dès qu’on associe plusieurs roues dentées, le rapport de transmission se calcule en multipliant les rapports individuels. Un engrenage où la roue menante possède un petit nombre de dents et la roue menée un grand nombre produit une réduction de vitesse et une augmentation du couple. Le rapport est strictement déterminé par le nombre de dents, ce qui garantit une transmission constante sans glissement.
- Le module (rapport entre le diamètre primitif et le nombre de dents) doit être identique sur les deux roues pour qu’elles s’engrènent correctement.
- Le diamètre primitif fixe l’entraxe entre les deux arbres et conditionne l’encombrement du mécanisme.
- La qualité de la denture (profil en développante de cercle, état de surface) influence le rendement, le bruit et la durée de vie de l’engrenage.
Profil conique des roues de train et guidage sur rail
Les roues ferroviaires ne sont pas cylindriques. Leur bande de roulement présente un profil conique, avec un diamètre légèrement plus grand côté intérieur (vers le boudin) que côté extérieur. Sur un essieu rigide où les deux roues sont solidaires, un décalage latéral modifie le rayon effectif de roulement de chaque roue.
Si l’essieu se déporte vers la droite, la roue droite roule sur un rayon plus grand et parcourt donc une distance plus importante par tour. La roue gauche, sur un rayon plus petit, parcourt moins de distance. Cette asymétrie crée naturellement un couple de rappel qui oriente l’essieu vers le centre de la voie.
Instabilité de lacet au-delà d’une vitesse critique
Ce mécanisme d’autocentrage a une limite. À basse vitesse, l’oscillation latérale (le mouvement sinusoïdal de l’essieu sur les rails) s’amortit naturellement. Au-delà d’une certaine vitesse, elle peut au contraire s’amplifier. C’est le phénomène de lacet, ou hunting oscillation.
La stabilité dépend du profil exact de la roue, des forces de contact roue-rail (qui incluent des micro-glissements longitudinaux et latéraux) et de la conception de la suspension. Le cône seul ne garantit pas la stabilité : c’est l’ensemble du bogie, avec ses ressorts et ses amortisseurs, qui maintient le comportement dans une plage sûre à grande vitesse.
Roue motrice, roue libre et stockage d’énergie cinétique
Toute roue en rotation accumule de l’énergie cinétique proportionnelle à son moment d’inertie et au carré de sa vitesse angulaire. Une roue lourde avec une masse concentrée en périphérie (comme un volant d’inertie) stocke davantage d’énergie qu’une roue légère tournant à la même vitesse.
Cette propriété est exploitée dans les volants d’inertie mécaniques pour lisser les à-coups d’un moteur, mais aussi dans les systèmes de récupération d’énergie au freinage. À l’inverse, une roue libre (roue non motrice) ne fait que suivre le mouvement imposé par le sol, avec un couple résistant limité à la résistance au roulement et aux frottements de l’axe.
- Une roue motrice transmet le couple du moteur au sol par adhérence. Si le couple dépasse la limite d’adhérence, la roue patine.
- Une roue directrice modifie l’angle de braquage et donc la trajectoire, sans nécessairement être motrice.
- Un volant d’inertie utilise la masse périphérique pour stocker et restituer de l’énergie cinétique de rotation.
- Sur un vélo, la roue libre du moyeu arrière permet à la roue de tourner plus vite que le pédalier sans entraîner les pédales en retour.
Le mécanisme de la roue repose sur un principe géométrique (la différence de rayon entre la périphérie et l’axe) qui se décline dans des contextes radicalement différents, du moyeu de vélo au bogie ferroviaire. Ce qui change d’une application à l’autre, ce sont les compromis : adhérence contre rendement, stabilité contre légèreté, stockage d’énergie contre réactivité. Chaque roue est un arbitrage d’ingénierie, calibré pour un cahier des charges précis.
